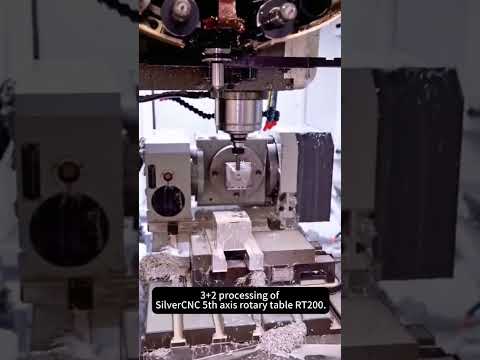

5-осевой поворотный стол с ЧПУ для многосторонней обработки, высокая точность, высокая жесткость и долговечность, повышенная производительность и точность деталей.
-
Параметр Значение Ø планшайбы 200 мм МАХ диаметр рабочей зоны 5й оси
240 мм Высота планшайбы над станочным столом
260 мм Диаметр отверстия планшайбы
45 мм Высота центра Оси наклона
190 мм
Диапазон Оси наклона
+30° / -120°
Диапазон Оси вращения
360°
МАХ допустимая нагрузка на планшайбе
70 кг
Максимальная скорость вращения шпинделя
75 об\мин
Точность позиционирования 5й оси (планшайба)
± 20 sec
Точность позиционирования 4й оси (ось наклона) ± 40 sec Повторяемость
± 4 sec
Тип тормоза шпинделя
Пневматический МАХ усилие тормоза 5й оси (планшайба)
150 Nm МАХ усилие тормоза 4й оси (ось наклона)
410 Nm Вес поворотного стола
200 кг
-
-
